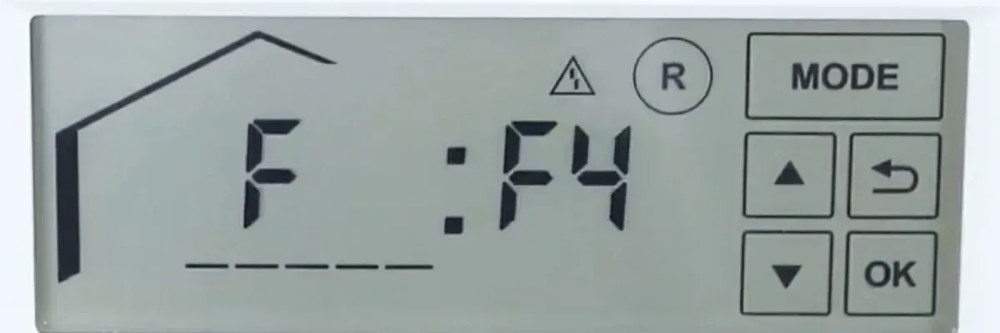

Коли газовий котел Viessmann раптово припиняє роботу і на дисплеї з’являється код F4, це свідчить про активацію системи безпеки. Блокування пальника відбувається автоматично, щоб запобігти неконтрольованому витоку палива в камеру згоряння. Електронна плата зупиняє роботу обладнання, оскільки не отримує підтвердження про наявність вогню після спроби розпалювання.
Така реакція автоматики є стандартним захисним механізмом, який захищає приміщення від накопичення газу. Причина виникнення несправності може ховатися як у зовнішніх факторах, наприклад, у перебоях з подачею газу в магістралі, так і у виході з ладу внутрішніх компонентів приладу. Самостійна діагностика допомагає визначити рівень складності проблеми.
Розшифровка та причини виникнення
Технічно помилка F4 на котлі Viessmann фіксує відсутність сигналу іонізації. Це означає, що іскра могла з’явитися і пальник міг навіть короткочасно спалахнути, але контролер не «побачив» полум’я протягом встановленого часу. Якщо розпал взагалі не відбувся, система також видасть цей код після декількох невдалих спроб запуску.
| Вузол | Суть проблеми |
|---|---|
| Газова магістраль | Відсутність тиску газу |
| Електрод іонізації | Забруднення нагаром або обрив |
| Газовий клапан | Заклинювання механізму |
| Кабель розпалювання | Пошкодження ізоляції |
| Плата управління | Збій мікроконтролера |
Найчастіше причиною стає забруднення датчика, який відповідає за розпізнавання вогню. Проте не варто виключати проблеми з налаштуванням газової арматури або механічне пошкодження проводки, що з’єднує електроди з блоком управління. Кожен із цих вузлів потребує послідовної перевірки під час сервісного огляду.
Як самостійно усунути несправність
Дії власника котла при появі помилки F4 зазвичай обмежуються візуальним оглядом системи та перевіркою базових параметрів живлення. Насамперед слід переконатися, що запірний газовий кран на трубі повністю відкритий — його ручка має бути розташована паралельно газопроводу. Якщо в будинку встановлена газова плита, спробуйте запалити конфорку, щоб перевірити наявність тиску в мережі.
Інколи причиною збою стає неправильне підключення до електромережі, зокрема відсутність заземлення або переплутані «фаза» та «нуль». Якщо котел підключено через звичайну розетку, спробуйте перевернути вилку на 180 градусів. Це часто допомагає моделям, чутливим до фазування, розпізнати сигнал іонізації та відновити нормальний цикл роботи.
Категорично заборонено намагатися самостійно розбирати газову арматуру або запалювати пальник за допомогою сірників чи запальнички. Несанкціоноване втручання в герметичність газового блоку або спроби примусового розпалу створюють критичний ризик вибуху та пожежі.
Якщо зовнішні фактори в нормі, а зміна положення вилки не допомогла, залишається спробувати скинути програмну помилку. Це дозволяє усунути випадкові «глюки» електроніки, які могли виникнути через короткочасний стрибок напруги. Всі інші маніпуляції з внутрішніми деталями мають проводитися лише за умови повного розуміння будови котла.
Скидання помилки на панелі

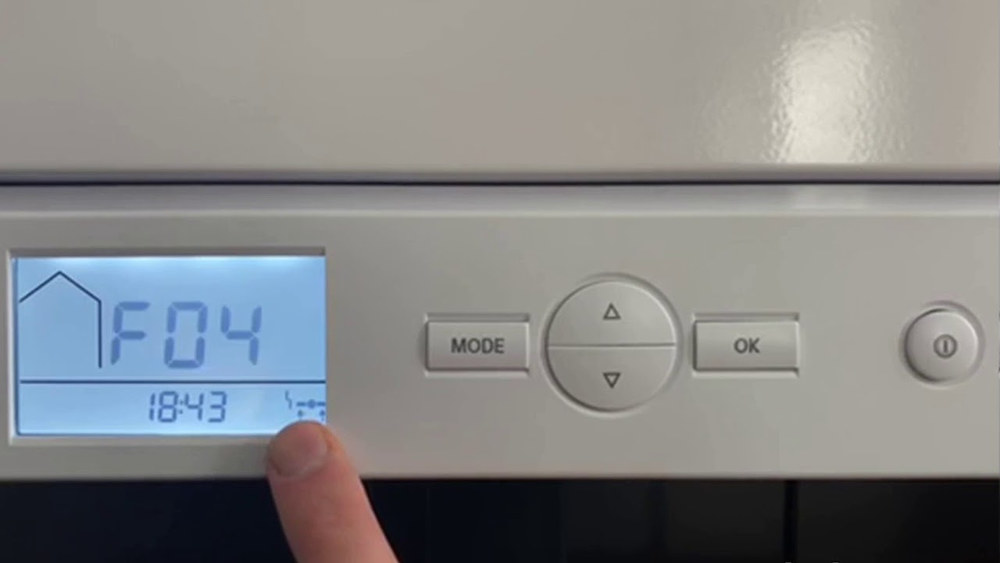

Для зняття блокування на котлах серій Vitopend або Vitodens передбачений спеціальний алгоритм перезапуску. Залежно від року випуску та типу панелі управління, це може бути окрема кнопка або функція багатофункціонального регулятора. Правильне виконання процедури Reset дозволяє системі провести новий цикл діагностики компонентів.
- Поверніть регулятор на Reset.
- Зачекайте три секунди.
- Поверніть у початкове положення.
- Дочекайтеся старту вентилятора.
- Перевірте індикацію полум’я.
Якщо після двох або трьох спроб скидання котел все одно повертається до стану аварії, подальші маніпуляції з кнопками є марними. Повторне виникнення коду F4 вказує на реальну технічну несправність, яку автоматика не може ігнорувати. У такому разі необхідно переходити до огляду внутрішніх вузлів розпалу.
Технічний ремонт та заміна деталей
Для стабільного формування іскри велике значення має геометрія електродів. Заводські стандарти передбачають, що відстань між електродом розпалювання та поверхнею пальника повинна складати рівно 3-4 мм. Навіть незначне зміщення через термічну деформацію призводить до того, що дуга не виникає або стає занадто слабкою для займання газоповітряної суміші.
Електрод іонізації, який працює як датчик контролю, часто покривається шаром нагару або оксидів. Для його очищення не можна використовувати абразивні матеріали, що дряпають кераміку — достатньо протерти стрижень сухою чистою ганчіркою. Проте при виявленні тріщин на ізоляторі або сильного прогорання металу деталь підлягає обов’язковій заміні.
- Блок іонізації
- Трансформатор розпалу
- Кроковий двигун клапана
- Штекер підключення X
- Електронний контролер
Заміна компонентів зазвичай потрібна в ситуаціях, коли чищення та регулювання не дають результату. Наприклад, якщо трансформатор розпалу не подає високу напругу на електроди, іскра буде відсутня повністю. Використання оригінальних запчастин Viessmann гарантує коректну взаємодію з основною платою управління та довготривалу експлуатацію після ремонту.
Діагностика електроніки
Проблеми з електронною частиною часто починаються з перевірки цілісності кабелів, що з’єднують датчики з головним блоком. За допомогою мультиметра фахівець перевіряє ланцюг на обрив та вимірює опір. Часто причиною помилки стає поганий контакт у клемних колодках або окислення роз’ємів через підвищену вологість у приміщенні, де встановлено обладнання.
Плата управління, яка є «мізками» котла, нерідко виходить з ладу внаслідок нестабільної напруги в мережі. Самостійна пайка мікросхем або заміна окремих резисторів на платі суворо заборонена виробником. Пошкоджений контролер або замінюється повністю, або відновлюється фахівцями на спеціалізованому діагностичному стенді, що дозволяє виключити помилки в логіці роботи безпекових систем.
Коли необхідно викликати майстра
Існують ситуації, коли будь-які самостійні дії стають небезпечними для життя або можуть призвести до капітальної поломки обладнання. Якщо ви відчули характерний запах газу в приміщенні або біля котла, необхідно негайно перекрити подачу палива та викликати аварійну службу. Також допомога фахівця потрібна, якщо апарат зовсім не реагує на команду Reset або вимикається з помилкою F4 стабільно через кожні 5-10 хвилин роботи.
Професійне обслуговування включає перевірку динамічного тиску газу на вході в клапан, що проводиться за допомогою цифрового манометра. Майстер аналізує роботу автоматики під навантаженням і може точно визначити, чи проблема в механічному заклинюванні клапана, чи в електронному збої. Регулярний сервіс раз на рік дозволяє уникнути раптових зупинок опалення взимку.
